Сальниковые компенсаторы

Завод УМКа изготовит сальниковые компенсаторы на заказ,по выгодным ценам.

Сальниковые компенсаторы -устройства, гибкие и растяжимые в пределах своих упругих деформаций, используемые в трубопроводах любых технологических систем. Главной функцией компенсаторов является создание герметичного соединения перемещающихся элементов трубопроводов тепловых сетей, электрических станций, устройств и механизмов.

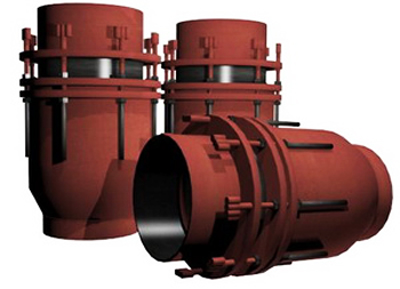

Сальниковые компенсаторы

Сальниковые компенсаторы  предназначены для компенсации температурных деформаций трубопроводов водяных и паровых теплосетей, с параметрами воды и пара: рабочем давлении до 2,5 МПа (25 кгс/см2), температуре воды до 200˚С, температуре пара до 300˚С. Односторонние изготавливаются для условных проходов Ду от 100 до 1400 мм, а двухсторонние – для Ду от 100 до 800 мм. Сальниковые компенсаторы применяются при строительстве тепловых сетей в районах с расчетной температурой наружного воздуха не ниже минус 40˚С. Компенсирующая способность компенсаторов сальниковых варьируется в зависимости от условного прохода: от 200 до 450 мм – для односторонних компенсаторов и от 400 до 800 мм для двухсторонних компенсаторов.

Виды компенсаторов

  • односторонний сальниковый компенсатор (применяются для условных проходов Ду от 100 до 1400мм);
  • двухсторонний сальниковый компенсатор (применяются для Ду от 100 до 800мм).



Монтаж сальниковый компенсатор

Перед установкой компенсаторов в проектное положение необходимо произвести их контрольный внешний осмотр. Обычно, компенсаторы перед окончательным присоединением к трубопроводу предварительно растягивают или сжимают на проектную величину,  и устанавливают на трубопровод  вместе с распорным (или сжимающим) приспособлением, которое снимают лишь после окончательного закрепления трубопроводов на неподвижных опорах. Величина предварительной растяжки (сжатия) компенсатора указывается в чертежах.

Растяжку используют для “горячих” линий трубопровода, а сжатие — для “холодных”. Процесс  растяжки или сжатия называют холодным натягом трубопровода и производится он с целью уменьшения напряжения в металле при тепловом растяжении трубопровода.

Растяжка компенсатора вне зависимости от способа ее выполнения- актируется. В акте указываются  строительные длины компенсаторов до и после растяжки.

Сальниковые компенсаторы должны быть установлены четко  сооно с трубопроводом, избегая  перекосов во избежание заедания подвижных частей и повреждения  сальниковой набивки компенсатора. Направляющие механизмы трубопроводов в местах присоединения к сальниковым компенсаторам должны плотно обжимать трубы пригнанными к ним роликами и центруя  трубу в горизонтальной и вертикальной поверхностях, не образовывая значительных продольных усилий трения.

Сальниковые компенсаторы  не должны подвергаться  растяжке после установки, так как при приварке компенсатора к трубопроводу его раздвигают на величину,указанную в проекте и определяемую по расстоянию между рисками, нанесёнными на его корпусе и стакане. Между упорными кольцами на патрубке и в корпусе компенсатора необходимо оставлять зазор на случай снижения температуры по сравнению с температурой воздуха в момент установки. Минимальная величина зазора при длине участка трубопровода 100мм должна составлять при температуре наружного воздуха в момент установки ниже -5оС — 30мм, от -5оС до +20оС — 50мм, свыше +20оС — 60мм. При монтаже следует предусмотреть ситуацию  срыва неподвижных опор, чтобы  движущаяся часть трубы не вырывалась из корпуса компенсатора. В большинстве случаев для этого на скользящую часть трубы приваривают ободок так, чтобы он не мешал работе компенсатора.
