Гидроциклоны

Гидроциклоны представляют класс вих­ревых аппаратов, предназначенных для разде­ления жидких неоднородных систем (суспен­зий, нестойких эмульсий и газосодержащих жидкостей) в поле центробежных сил.

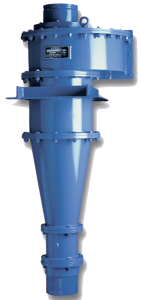

cyclone_1.jpgПринцип действия

Принцип действия гидроциклонов основан на сепарации частиц твердой фазы в возвращающемся потоке жидкости. Величина скорости сепарирования частицы в центробежном поле гидроциклона может превышать скорость осаждения эквивалентных частиц в поле гравитации в сотни раз.

Типы гидроциклонов

  • Длинноконусные (для обезвоживания продуктов);
  • Короткоконусные (для обогащения материала).

Преимуществам гидроциклонов

  • Высокая удельная производительность по обрабатываемой суспензии;
  • низкие расходы на строительство и эксплуатацию установок;
  • отсутствие вращающихся механизмов, предназначенных для генерирования центробежной силы;
  • центробежное поле создается за счет тангенциального ввода сточной воды;
  • возможность создания компактных автоматизированных установок.

Недостатки гидроциклонов

  • значительный расход электроэнергии;
  • быстрый износ стенок аппарата ввиду действия песчинок как абразивного материала.

Технические характеристики гидроциклонов

Тип, марка

Диаметр, мм

Производительность по исходной суспензии, м3

Габаритные размеры, мм

Масса, кг

ТВУ (ТВК)-40-5-01

40

2,5

50 × 140 × 750

15

ТВУ (ТВК,ТВР)-80-10-01

80

5

100 × 185 × 1040

25

ТВУ (ТВР)-125-10(15)-01

125

7

150 × 230 × 1050

30

ТВУ (ТВК,ТВР)-150-15-01

150

10

170 × 280 × 1250

50

ТВУ (ТВК)-260-15-01

260

30

425 × 375 × 1250

65

ТВУ (ТВК, СВК)-300-15-01

300

до 80

640 × 480 × 1900

120

ТВУ (ТВК, СВК)-500-15-01

500

до 175

835 × 830 × 2700

220

ТВУ (ТВК, СВК)-700-15-01

700

до 200

1150 × 1120 × 3500

451

ТВУ (ТВК, СВК)-1000-15-01

1000

325

1625 × 1530 × 4590

940

Цена

Купить гидроциклоны в городе Челябинске можно, обратившись к нам на завод металлоконструкций УМКа в отдел продаж по телефону +7(351)750-38-54 или отправьте запрос на электронную почту  zakaz@umk-a.ru.
